ZESTAW :

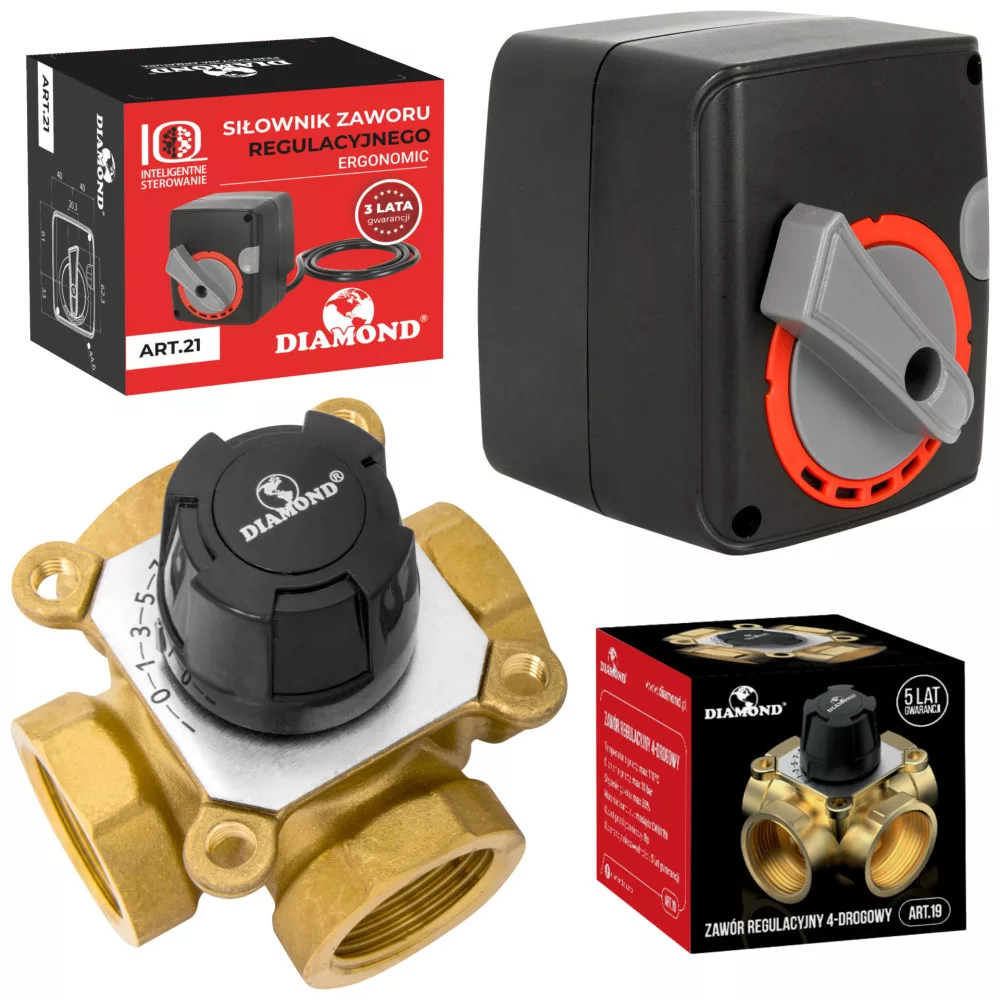

Zawór Mieszający 4 DROGOWY 1" + Siłownik 230V

Przez nazwę zawory mieszające należy rozumieć armaturę, zapewniającą regulację systemu centralnego ogrzewania realizowana na zasadzie zmieszania czynnika grzewczego pobieranego z zasilania źródła ciepła, oraz powrotu z instalacji grzewczej. Jest to najczęściej stosowana metoda z uwagi na dopasowanie parametrów czynnika grzewczego do potrzeb systemu grzewczego.

Zawór mieszający do instalacji grzewczych przeznaczony do podwójnego podmieszania wody gorącej z wodą powracającą z instalacji w celu obniżenia temperatury wody CWU, a także ochrony kotła. Zaworem można sterować ręcznie lub za pomocą siłownika elektrycznego.

DANE TECHNICZNE:

Średnica(A): 1" DN 25

Temperatura pracy: <110 stopni C

Ciśnienie robocze: <10 bar

Stężenie glikolu: do 50%.

Materiał obudowy: mosiądz CW617N

Przepływ: 12 Kvs

Wysokość (H): 91 mm

Szerokość (L): 82 mm

Siłownik do zaworu mieszającego

Siłownik cechuje się zwartą budową i solidnym wykonaniem. Siłownik wyposażony jest w 1 metrowy przewód 3 x 0.75 mm2 oraz w adapter do zamontowania na zaworach mieszających trój- i czterodrogowych (średnica DN 50).

Płynna regulacja, możliwość ręcznego sterowania.

Parametry techniczne:

• kąt obrotu: 90°


• czas obrotu o 90°: 120 sekund


• moment obrotowy: 6 Nm


• rodzaj sterowania: 3-punktowe


• napięcie zasilania: 230 V, 50/60 Hz


• pobór mocy: 5 VA


• klasa ochrony: II


• stopień ochrony: IP 42


• zakres temperatury pracy: 0-50°C


• waga: 400 g
