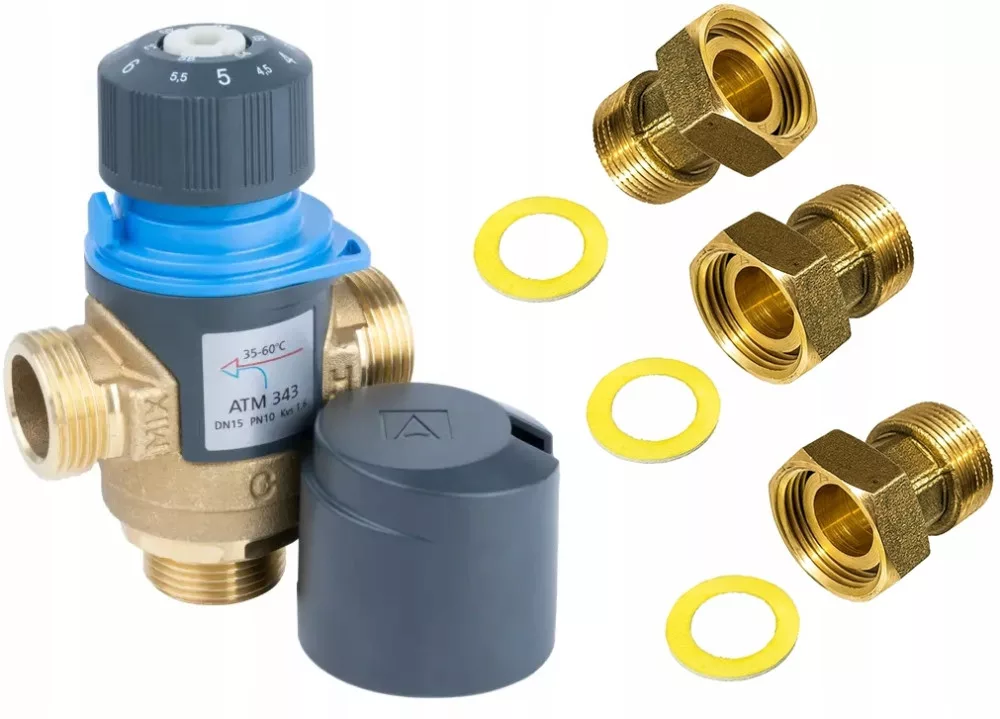

ZAWÓR TERMOSTATYCZNY MIESZAJĄCY 3/4" ATM 343 +ŚRUBUNKI 35-60°C Kvs 1,6 m3/h
Zastosowanie
⭐ Stosowany w instalacjach c.w.u.
⭐ Montowany między zasobnikiem a punktami poboru wody.
⭐ Utrzymuje za zaworem stałą, zadaną temperaturę wody.
Opis
⭐ Funkcja „bez oparzeń” blokuje wypływ wody ciepłej przy braku dopływu do zaworu wody zimnej.
⭐ Pod pokrywką chroniącą przed przypadkową zmianą nastawy umieszczono pokrętło do ustawienia temperatury wody zmieszanej.
⭐ Nie wymaga czynności konserwacyjnych i może być montowany w dowolnej pozycji.
✓ Termostatyczne zawory mieszające ATM przeznaczone są do regulacji temperatury poprzez zmieszanie dwóch strumieni wody w taki sposób, aby woda na wyjściu miała stałą zadaną temperaturę. Doskonale sprawdzają się w instalacjach ciepłej wody użytkowej oraz instalacjach ogrzewania podłogowego.
Budowa zaworu
✓ Korpus zaworów ATM wykonany jest z mosiądzu. Wewnątrz zaworu znajduje się termostatyczny element mieszający. Termostatyczne zawory ATM wyposażone są w pokrętło umożliwiające nastawę temperatury wody zmieszanej w zakresie 35 ÷ 60°C, w zależności od wersji zaworu.
⚙️ Rozmiar DN25
⚙️ Temperatura medium max 90°C (chwilowo max 110°C)
⚙️ Ciśnienie statyczne max 10 bar
⚙️ Ciśnienie dynamiczne max 5 bar
⚙️ Ciśnienie różnicowe max 2:1
⚙️ Stężenie glikolu max 50%
⚙️ Kvs 1,6 m3/h
⚙️ Dokładność regulacji ± 2°C
⚙️ Materiał korpusu mosiądz
⚙️ Uszczelnienia EPDM
⚙️ Materiał pokrętła i górnej części obudowy ABS
Dopuszczenia, certyfikaty i deklaracje zgodności
©️ Termostatyczne zawory mieszające ATM podlegają Dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE.
Termostatyczne zawory mieszające ATM posiadają atest higieniczny wydany przez NIZP-PZH.
A Kapturek ochronny
B Wyjście wody o zadanej temperaturze
C Pokrętło (skala w ℃)
D Przyłącze wody gorącej
E Przyłącze wody chłodniejszej
Schematy aplikacyjne
1️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej
2️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury na zasilaniu ogrzewania podłogowego
3️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej z cyrkulacją
PÓŁŚRUBUNEK
✅ Śrubunki i półśrubunki mosiężne należące do grupy złączek instalacyjnych przeznaczonych do instalacji wodociągowej i centralnego ogrzewania w budynkach. Wyposażone w gwint typu G.
