Фотоволтаичен комплект Zamel

Optymalizator pracy mikroinstalacji fotowoltaicznych WiFi

ZAMEL EKO-OZE-PV+WNC-03

Zapobiega wyłączeniom inwertera - monitoruje poziom napięcia w sieci elektrycznej uruchamiając wskazany odbiornik zawsze gdy zachodzi ewentualność przekroczenia granicznego poziomu 253 V.

Ekonomiczne grzanie wody CWU - Nasze produkty monitorują parametry energii w domowej sieci, analizując jednocześnie temperaturę w zasobniku CWU. Moduł wykonawczy uruchamia ogrzewanie wody w momentach gdy energia pochodzi z bieżącej produkcji mikroinstalacji fotowoltaicznej.

Priorytet autokonsumpcji - W zależności od preferencji użytkownika możliwe jest wybranie trybu, w którym energia do sieci oddawana jest dopiero po zagrzaniu wody w zasobniku CWU do zadanego poziomu.

3 Tryby pracy - Testowy, eko, komfort

Zarządzanie za pomocą telefonu

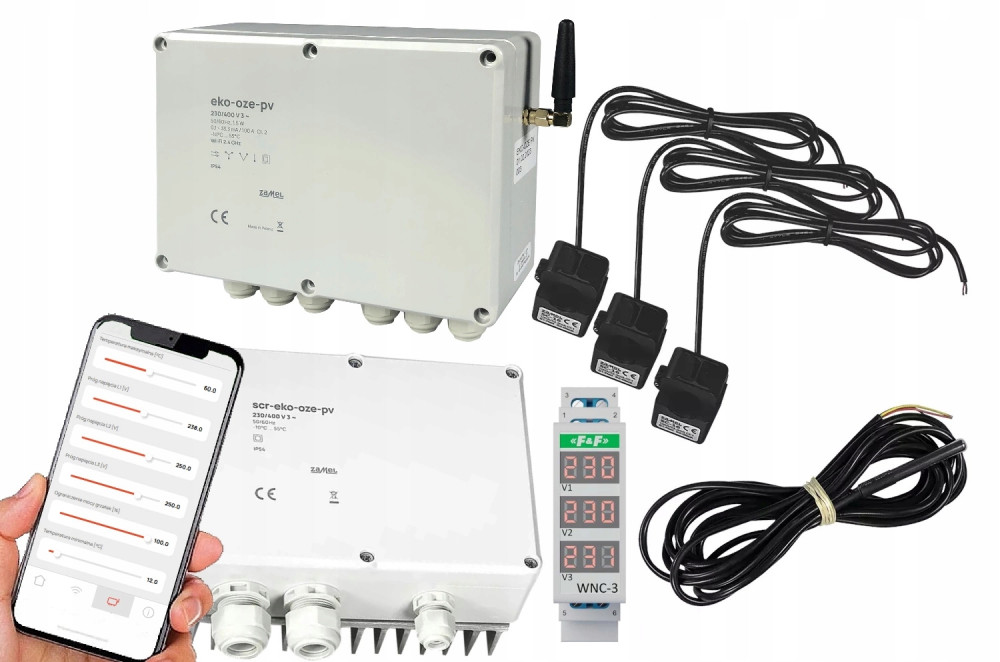

Zestaw składa się

•
  1 szt. EKO-OZE-PV


•
  1 szt. SCR-EKO-OZE-PV


•
  3 szt. Przekładniki prądowe SC-16



•
  1 szt. Cyfrowa sonda temperatury


•
  2 szt. Kątownik


•
  1 szt. Wskaźnik napięcia Trójfazowy WNC-3



• Instrukcja obsługi w języku polskim



• Instrukcja obsługi w języku polskim


Najważniejsze funkcje

• Trzy wyjścia przekaźnikowe 10 A



• Trzy wyjścia prądowe 4-20 mA



• Wejście pomiaru temperatury 1-WIRE



• Konfiguracja poprzez Wi-Fi



•
  3-fazowy pomiar parametrów energetycznych


• Integracja MQTT z Home Assistant


•
  Bezpłatna aplikacja mobilna ( Sterowanie odbywa się przez stronę internetową)

➡️ Bieżąca analiza parametrów napięcia i natężenia prądu w sieci elektrycznej na trzech fazach

➡️ Sterowanie obciążeniem na wybranych fazach w stopniu potrzebnym do realizacji funkcji wybranej przez użytkownika (priorytet obniżania napięcia lub priorytet ogrzewania wody)

➡️ Wzrost udziału autokonsumpcji w charakterystyce zużycia gospodarstwa domowego

➡️ Obniżenie kosztów ogrzewania ciepłej wody użytkowej

➡️ Rozwojowy charakter produktu zakładający rozbudowę funkcjonalności wraz z kolejnymi aktualizacjami

Zapobiega wyłączeniom inwertera

▶️ Urządzenie eko-oze-pv monitoruje poziom napięcia w sieci elektrycznej uruchamiając wskazany odbiornik zawsze, gdy zachodzi ewentualność przekroczenia granicznego poziomu.

▶️ W układach z eko-oze-pv stosowane są zasobniki wody ciepłej z grzałkami elektrycznymi.

▶️ Obciążenie generowane przez takie odbiorniki jest modulowane przez moduł sterujący eko-oze-pv i wykorzystywane do lokalnego obniżania napięcia.

Ekonomiczne grzanie wody CWU

•
  Ogrzewanie wody odpowiada za blisko połowę zużycia energii elektrycznej w polskich gospodarstwach domowych.


• Urządzenia eko-oze-pv pozwalają optymalizować związane z tym koszty poprzez stosowanie zróżnicowanych algorytmów realizując ogrzewanie wody w momentach gdy energia pochodzi z bieżącej produkcji mikroinstalacji fotowoltaicznej


Priorytet autokonsumpcji

• Urządzenia eko-oze-pv pozwalają na zagospodarowanie domowej energii elektrycznej w taki sposób, aby zanim zostanie uruchomione oddawanie jej do sieci najpierw zaspokoić ustalone wcześniej potrzeby.


• Przesył energii do sieci będzie możliwy dopiero po uzyskaniu zadanej wcześniej temperatury na zasobniku CWU.



• Takie rozwiązanie ma zmniejszać udział energii pobranej z sieci w ogólnym zużyciu generowanym przez grzałki zasobnika.


Opis trybów pracy

Tryb testowy

•
  Instalator ręcznie ustawia suwak wartości by wykonać czynności konfiguracyjne lub wymusić włączenie zasobnika c.w.u.


• W celach instalacyjnych można wymusić zadanie próbnej wartości obciążenie na 5 sekund w celu sprawdzenia jego wpływu na obniżanie napięcia.


Tryb EKO

• Modulowane obciążania faz w celu nieprzekroczenia wartości zadanej z zakresu od 200 V do 270 V.



•
  Tryb wykorzystuje czujnik temperatury będący częścią produktu eko-oze-pv monitorując na bieżąco temperaturę wody w zasobniku.


• Można wybrać dowolną wartości temperatury z zakresu od 40°C do 80°C.

Tryb komfort

• Praca realizowana jest podobnie jak w trybie EKO przy czym urządzenie eko-oze-pv uruchamia pobór energii z sieci gdy mikroinstalacja nie wytwarza energii wystarczającej do utrzymania zadanej temperatury w zasobniku wody.



• W trybie tym mamy możliwość ograniczenia mocy zastosowanych grzałek podczas utrzymywania temperatury minimalnej.

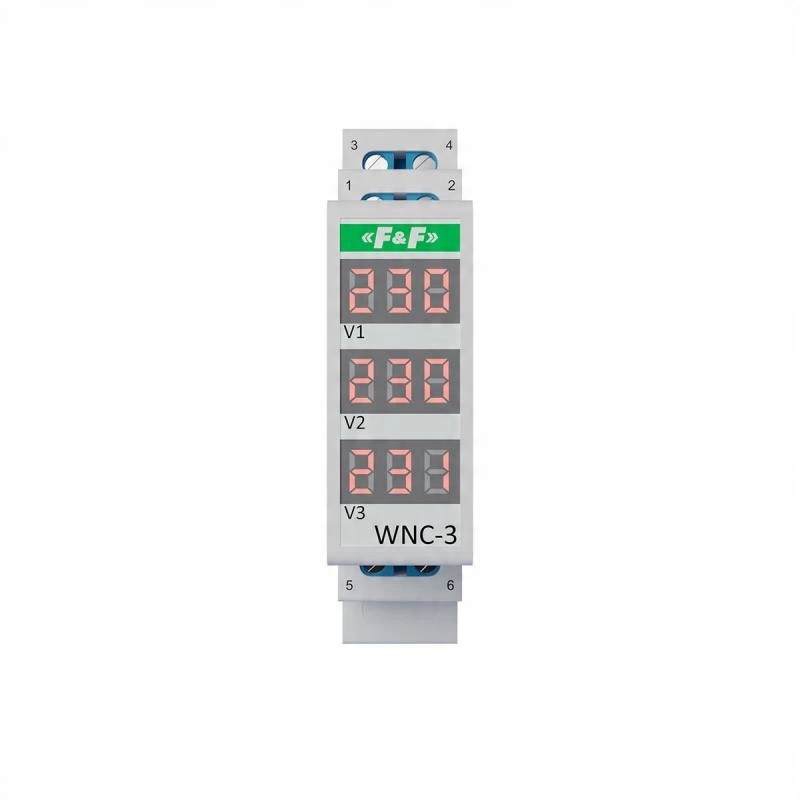

Wskaźnik Napięcia Trójfazowy LCD

F&F WNC-3

✔️ Cyfrowy wskaźnik napięcia trójfazowy LCD

✔️ Przeznaczony jest do pomiaru i wskazywania wartości 3-fazowego napięcia przemiennego w zakresie 80÷500 V AC.

✔️ Wskaźnik WNC-3 złożony jest z trzech niezależnych torów pomiarowych.

✔️ Zmierzone wartości napięć wskazywane są bezpośrednio w postaci liczbowej na 3-rzędowym, 3-cyfrowym wyświetlaczu LED.

✔️ Napięcia wyświetlane są z rozdzielczością 1 V, pomiar aktualizowany jest pięć razy na sekundę.

✔️ Mierzone napięcie wykorzystywane jest równocześnie do zasilania wskaźnika.

✔️ W przypadku spadku napięcia poniżej 80 V, wyświetlacz wskaźnika może ulec wyłączeniu.
