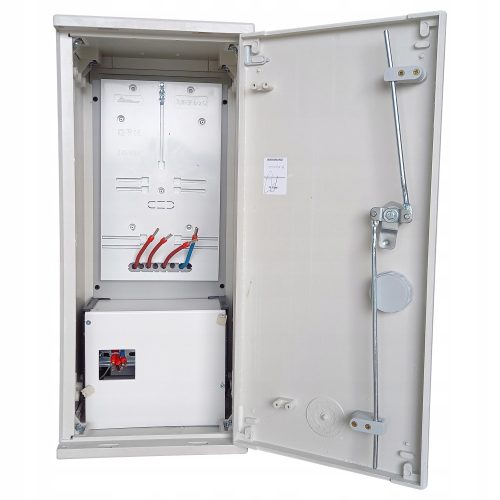

Złącze pomiarowe ZPL-1 3 Fazowe

TYP - ZPL1-0826

Wymiary obudowy:

szerokość - 26 cm

wysokość - 60 cm

głębokość - 25 cm

PARAMETRY TECHNICZNE

Obudowa izolacyjna-wymiar 26x60x25

Wyposażenie:

Tablica licznikowa 3FAZ,

Miejsce na zabezpieczenie przedlicznikowe

Osznurowana Lgy 10 z licznika na miejsce pod zabezpieczenie

Plomby

Stopień Ochrony : IP44, IK10

Klasa Ochronności II

Częstotliwość ~50Hz

Nap. znam Un 230/400 V

PN-EN 60439-1; PN-EN 60439; PN-EN 60439-5;

PN-EN 50298; PN-E 05163; PN-EN 62208

Obudowa wykonana z materiału termoutwardzalnego.

Rozdzielnie posiadają fabrycznie wbudowane kątowniki boczne.

Stopień ochrony: IP44

Klasa ochronności: II

Głebokość obudów: 250

Odporność na uszkodzenia mechaniczne IK 10

Klasa palności: V0

Prąd znamionowy: 630A

Kolor: RAL 7035

Możliwość mocowania na fundamencie wykonanym z tego samego tworzywa.

Możliwość mocowania na kieszeni kablowej wykonanej z tego samego tworzywa.

Możliwość prostego i szybkiego demontażu drzwi oraz pokryw fundamentu

Drzwi i plecy skrzynek mają dwie podstawowe szerokości 260mm oraz 400mm.

Dla obudów o większej szerokości stosuje się drzwiczki podwójne, a plecy składa się za pomocą specjalnych łączników.

Obudowa wykorzystywana jest do produkcji złącz pomiarowo-licznikowych, złącz kablowych, rozdzielnic budowlanych a także do wielu innych typów rozdzielnic elektrycznych i multimedialnych.
