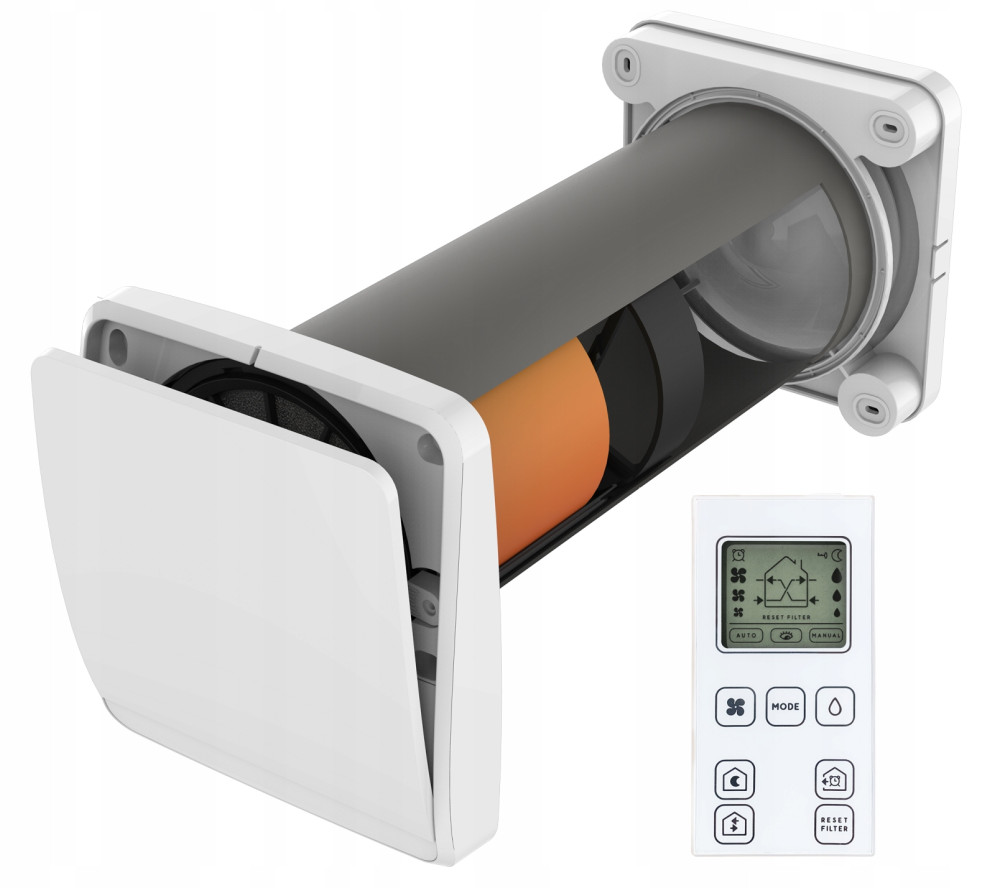

Rekuperator ścienny

AIRDOT Link

• Wysoka jakość wykonania


• Cicha praca od 16 dB(A)


• Sprawność odzysku ciepła do 92 %


• Wymiennik ceramiczny


• Funkcja higrostatu


• Czujnik zmierzchu


• Tryb nocny


• Cztery stopie prędkości wentylatora


• Komunikacja przewodowa do 16 urządzeń

Dane techniczne

• Model: AIRDOT Link



• Przepływ powietrza max: 60 m3/h



• Moc max. 7 W



• Ciśnienie akustyczne: od 16 dB(A)/3mb



• Średnica otworu montażowego: 160mm



• Napięcie: 50Hz



• Zasilanie: 220-240Vac



• Temp. otoczenia: -30 +50˚C



• Stopień ochrony: IPX4



• Waga: 4,9 kg



• Producent: HARMANN


W zestawie z pilotem

Opis produktu

Rekuperator ścienny HARMANN AIRDOT to nowoczesny rekuperator ścienny ze specjalnie zaprojekowanym rewersyjnym wentylatorem, którego zadaniem jest wymiana powietrza w pomieszczeniach. Urządzenie zapewnia doprowadzanie świeżego powietrza do pomieszczeń. Rekuperator pracuje cykliczne, w pierwszej kolejności wyciągając zużyte, brudne i ogrzane powietrze z pomieszczenia, a następnie nawiewając czyste, świeże ogrzane w wymienniku ceramicznym.

Brak negatywnego wpływu na ludzkie zdrowie i środowisko naturalne potwierdza atest PZH.

Wersje urządzeń

W wersji podstawowej AIRDOT Easy może pracować jako pojedyncze urządzenie- jeżeli jednak wymagana jest większa wydajność, warto zaplanować montaż dwóch jednostek.

W wersji AIRDOT Link lub bezprzewodowej AIRDOT Link+ urządzenia komunikują się miedzy sobą, synchronizując swoją pracę (komunikacja przewodowa lub bezprzewodowa, w zależności od wersji).

Dla wersji AIRDOT Link oraz AIRDOT Link+ należy dokupić pilot LCD .  Jeden pilot może obsługiwać kilka rekuperatorów. Zapewnia dostęp do wszystkich zaawansowanych funkcji urządzenia.

Produkt spełnia wymagania techniczne określone w programie „Czyste Powietrze” i znajduje się na liście Zielonych Urządzeń i Materiałów (ZUM).

Lista ZUM to pomoc dla wnioskodawców programu „Czyste Powietrze” w wyborze urządzeń i materiałów kwalifikujących się do dofinansowania.

Przewaga nad konkurencją

W rekuperatorze HARMANN AIRDOT zastosowano wysokosprawny silnik EC z łożyskami kulkowymi zapewniający bardzo niski pobór energii, tylko 7W oraz długą żywotność.

W przeciwieństwie od konkurencyjnych modeli silnik w rekuperatorze znajduje się w środku przegrody zapewniając maksymalny komfort i cisze przy wysokiej sprawności pracy.

Dodatkowo w urządzeniu została zastosowana zewnętrzna czerpnia optymalizująca przepływ powietrza i redukująca hałas

Najdłuższy wymiennik

Rekuperator został wyposażony w najdłuższy monolityczny ceramiczny wymiennik ciepła o strukturze plastra miodu, zapewniający sprawność odzysku ciepła na poziomie aż do 92%!

W rekuperatorze zastosowano zmywalny filtr przeciwpłytkowy wykonany z wysokiej jakości tworzywa poliuretanowego. AIRDOT przypomni o konieczności jego czyszczenia.

Estetyczny panel przedni

AIRDOT Link został wyposażony w elegancki panel przedni wykonany z wysokiej klasy tworzywa ABS.

Uchylny panel przedni zapobiega wtargnięciu zimnego powietrza przy wyłączonym urządzeniu.

Przemyślana konstrukcja urządzenia umożliwia łatwe czyszczenie i konserwację.

W panelu ukryte są czujniki do pracy automatycznej, czujnik wilgotności oraz czujnik zmierzchu (reagujący na intensywność światła)

PILOT AIRDOT link/link+

Pilot do rekuperatorów AIRDOT jest przeznaczony do modeli Link i Link+. Przy jego użyciu odbywa się sterowanie i wybór trybu pracy urządzenia. Jeden pilot może obsługiwać kilka rekuperatorów.

Pilot umożliwia sterowanie dodatkowymi trybami pracy.

Naprzemienna praca urządzeń

CYKL 1 Wyciąg ciepłego, zużytego powietrza. Akumulacja ciepła w wymienniku.

CYKL 2 Nawiew świeżego powietrza. Odbiór zakumulowanego ciepła.

Dodatkowe tryby przepływu powietrza

Tryb wyciągowy

W tym trybie wszystkie urządzenia będą pracować w trybie wyciągowym z możliwością ustalenia żądanej wydajności.

Informacje dodatkowe:

W tym trybie urządzenie wyciąga duże ilości zużytego powietrza bez odzysku ciepła. Jest zalecany w sytuacjach, gdy pomieszczenie jest bardzo zatłoczone.

Tryb nawiewny

W tym trybie wszystkie urządzenia będą pracować w trybie nawiewnym z możliwością ustalenia żądanej wydajności.

Informacje dodatkowe:

W tym trybie urządzenie nawiewa świeże powietrze z zewnątrz bez odzysku ciepła. Jest zalecany w sytuacjach, gdy należy dostarczyć szybko świeże powietrze.

Ważne- przedstawione tryby pracy możliwe są do uruchomienia tylko z pilota

Główne zalety rekuperatora AIRDOT Link

• Wydłużony do 150mm wymiennik ceramiczny akumuluje i odzyskuje więcej ciepła do 92 %



•
  Wysokosprawny silnik EC z łożyskami kulkowymi gwarantuje niski pobór mocy oraz długą żywotność.


• Wyciszony rewersyjny wentylator zlokalizowany za wymiennikiem, wewnątrz ściany.


•
  Uchylny panel z funkcją odcięcia dopływu zimnego powietrza gdy urządzenie nie pracuje.


• Wykonanie z najwyższej klasy materiału ABS zapewnia trwałość i elegancki design.


•
  Zmywalne filtry przeciwpyłowe ułatwiają i obniżają koszty eksploatacyjne.


• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację przewodową


• Dostarczony w standardzie kanał pozwala zamontować urządzenie w przegrodzie o grubości 250-500mm.


•
  Stopień ochrony IPX4 zabezpiecza urządzenie przed zjawiskami atmosferycznymi.


•
  Automatyczny restart po zaniku zasilania pozwala zapomnieć o obsłudze urządzenia.


• Montaż ze spadkiem „na zewnątrz” eliminuje potrzebę odprowadzenia kondensatu do kanalizacji.


•
  Inteligentna automatyka dopasowuje pracę do zapotrzebowania oraz łączy jednostki w jeden system sprawnej wentylacji.


•
  Tryb automatyczny . Rekuperator pracuje z średnią prędkością wentylatora – cyklicznie przez 70 sekund w trybie wyciągowym i 70 sekund w trybie nawiewnym. Po wciśnięciu przycisku „AUTO” urządzenie przeprowadza test aktywnych sensorów (czujnik zmierzchu, higrostat i CO2, jeżeli występuje). Jeżeli zostanie odczytana wartość powyżej ustalonego parametru, rekuperator rozpocznie pracę w trybie maksymalnego wyciągu, aż do przywrócenia wartości granicznej parametr Czujnik CO2 jest opcją dodatkową.


•
  Funkcja czuwania (tryb uśpienia) Po naciśnięciu przycisku „Tryb czuwania” rekuperator pozostaje w trybie uśpienia z zamkniętą żaluzją, jednak sensory pozostają aktywne. W przypadku zmiany parametrów powietrza, na przykład przy wzroście wilgotności lub stężenia CO2 powyżej ustalonego limitu, urządzenie automatycznie uruchamia się w trybie wyciągowym z maksymalną prędkością. Po wyrównaniu parametrów powietrza rekuperator powraca do trybu czuwania. Ten rodzaj pracy urządzenia sprawdza się w przypadku długiej nieobecności domowników. Czujnik CO2 jest opcją dodatkową.


•
  Funkcja higrostatu z możliwością wyboru trzech wartości : 40% - 55 % - 70%Możliwe jest ustalenie progu maksymalnej wilgotności dla higrostatu, by dostosować go do pomieszczenia, w którym pracuje. Gdy poziom wilgotności względnej zostanie ustalony, urządzenie będzie wyciągać powietrze z pomieszczenia w sposób ciągły, aż do momentu, gdy odczyt z czujnika spadnie poniżej zadanej wartości. W przypadku zespolonej pracy kilku jednostek, wszystkie urządzenia będą pracować w trybie wyciągowym, aż do momentu, gdy wilgotność obniży się do żądanej wartości. Domyślnie został ustalony poziom H2, co odpowiada wilgotności względnej na poziomie RH: 55%.


•
  Czujnik zmierzchu Przy zmniejszeniu intensywności światła prędkość obrotów wentylatora zostanie automatycznie ustawiona na minimum, w celu ograniczenia hałasu.


•
  Regulacja ilości powietrza nawiewanego poprzez przełącznik na obudowie, pilot lub przełącznik ścienny (w zależności od modelu).

Atest PZH

Rekuperator Harmann AIRDOT posiada certyfikat PZH.

Oznacza to że nie wpływa negatywnie na ludzkie zdrowie i środowisko.

Konstrukcja

Wymiary

Dostępne wersje rekuperatora:

Specyfikacja urządzenia w wersji podstawowej AIRDOT Easy ( model dostępny na pozostałych naszych aukcjach  )

• Włącznik oraz przełącznik biegów na obudowie (dwie prędkości)


• Dioda sygnalizująca pracę urządzenia

Specyfikacja urządzenia w wersji z komunikacją przewodową AIRDOT Link ( model oferowany na powyżej aukcji )

• Wyłącznik na obudowie (możliwe sterowanie pilotem)


• Funkcja czuwania (tryb uśpienia)


• Funkcja higrostatu


• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra


• Dostępne cztery stopie prędkości, kontrolowane pilotem


• Możliwość komunikacji do 16 urządzeń poprzez połączenie kablem

Specyfikacja urządzenia w wersji z komunikacją bezprzewodową AIRDOT Link+ ( model dostępny na pozostałych naszych aukcjach )

• Wyłącznik na obudowie (możliwe sterowanie pilotem)


• Funkcja czuwania (tryb uśpienia)


• Funkcja higrostatu


• Dioda sygnalizująca pracę urządzenia i konieczność wyczyszczenia filtra


• Cztery stopnie prędkości, kontrolowanych pilotem


• Możliwość skonfigurowania do 16 urządzeń poprzez komunikację bezprzewodową
