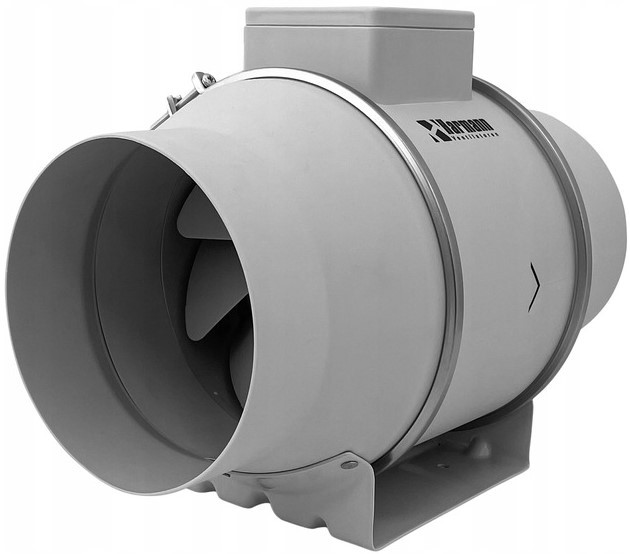

Wentylator kanałowy Harmann

ML EC 160/530

Dane techniczne:

• Średnica 160 mm (Możliwość dostosowania wymiaru przyłączeniowego na etapie montażu w zakresie 150-160 mm)


• Maksymalny przepływ 530 m3/h


• Spręż maksymalny 350 Pa


• Głośność 30 dB (mierzona w odległości 3 m od urządzenia)


• Maksymalna temperatura pracy 50 °C


• Zasilanie 230V


• Moc 50 W


• Wartość natężenia prądu 0,35 A


• Masa 2,7 kg


• Sterowanie 0-10 V

Napęd i sterowanie

Wentylator został wyposażony w bezszczotkowy synchroniczny silnik komutowany elektronicznie EC ze zintegrowanym zabezpieczeniem termicznym oraz wirnik o specjalnie profilowanych łopatkach. Urządzenie przystosowane jest do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności.

Zalety silnika EC

Silnik EC przede wszystkim wyróżnia się tym, że nie posiada zużywających się elementów. Komutator mechaniczny zastąpiony został  elektronicznym układem regulacji obrotów, a tradycyjne uzwojenie wirnika zastąpiono odpowiednio połączonymi magnesami trwałymi. Takie rozwiązanie wpłynęło korzystnie na sprawność układu, a także wyeliminowało problem zużywania się szczotek węglowych.

Główne zalety wentylatora wyposażonego w silnik EC:

• Energooszczędność


• Wysoka sprawność i bezobsługowość


• Możliwość płynnego, bezstopniowego sterowania wentylatorem


• Obniżona ilość wydzielania się ciepła i hałasu

Energooszczędność

Wentylator z silnikiem EC zużywa o 30% mniej energii elektrycznej niż to samo urządzenie z tradycyjnym silnikiem asynchronicznym AC.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

Wymiary [mm]

• D - 147 lub 155 - Możliwość dostosowania wymiaru przyłączeniowego na etapie montażu


• L - 313


• X - 80


• Y - 60


• S - 227


• H - 208


• H1 - 109


• Dw - 187

Konstrukcja

Kompaktowa obudowa oraz wirnik wentylatora EC A zostały wykonane z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia oraz promieniowanie UV. Obudowa o stopniu ochrony IP44 składa się z podstawki montażowej ze zintegrowanymi króćcami przyłączeniowymi i zespołu silniko-wirnika, połączonych ze sobą przy pomocy uchylnych klamer. Dzięki takiej konstrukcji wentylator może być zainstalowany w dowolnej pozycji i w miejscu o ograniczonej przestrzeni. Zespół silnikowirnika można obrócić pod dowolnym kątem i wysunąć w celach serwisowych bez potrzeby demontażu kanałów wentylacyjnych.

Konstrukcja wentylatora pozwala na szybki montaż i demontaż korpusu, zawierającego silnik i wirnik, bez konieczności demontażu przewodów wentylacyjnych.

Demontaż korpusu silnika i wirnika:

1. Otwórz klamrę zaciskową

2. Poluzuj, a następnie zdejmij klamry zaciskowe

3. Wyjmij / zamocuj jednostkę centralną

4. Dopasuj klamry zaciskowe

5. Zamknij zatrzaski klamer zaciskowych / dokręć śruby zacisków

Montaż nowego wentylatora

1. Przykręć płytę montażową

2. Zamontuj jednostkę centralną oraz klamry zaciskowe

3. Podłącz przewody wentylacyjne

4. Podłącz zasilanie według schematu elektrycznego

Charakterystyka pracy

Diagonalny wentylator kanałowy w wersji EC. Unikalna konstrukcja wirnika i specjalnie profilowane kierownice za wirnikiem ograniczają burzliwość strumienia powietrza oraz wyrównują prędkości przepływu za wentylatorem.
