Клапан Ibo 1'' IBO MIX 3 DN25 + tech astibi STZ-120 T задвижка на смесителен вентил

Przedmiotem aukcji jest:

Zestaw regulacyjny 1 "

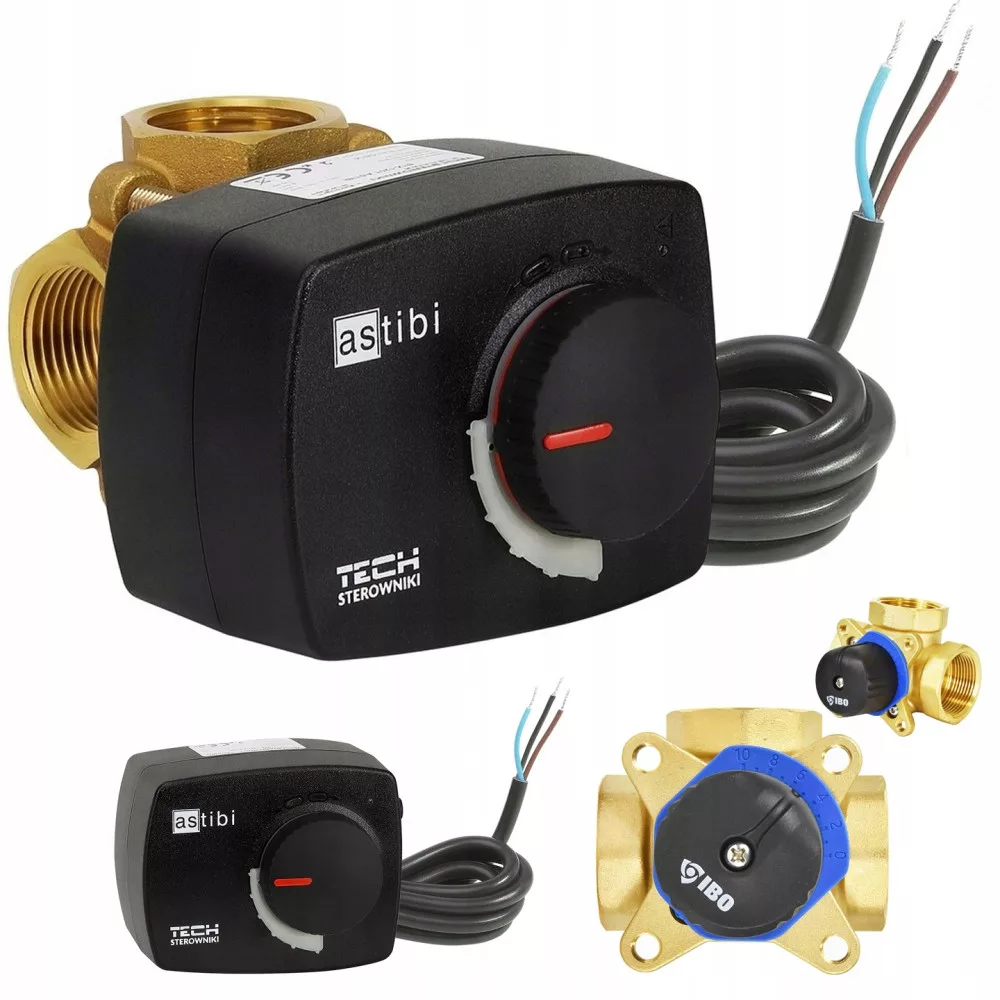

• Siłownik zaworu mieszającego (3-pkt. 120s) STZ-120 T TECH ASTIBI z zestawem montażowym


• Zawór mieszający regulacyjny 3 drogowy 1 " IBO

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy regulacyjne składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego IBO, zestawu montażowego oraz siłownika elektrycznego STZ-120 T TECH ASTIBI nowej generacji z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s).

Siłownik zaworu mieszającego (3-pkt. 120s) ASTIBI STZ-120 T TECH

NAJNOWSZY MODEL Z DIODAMI SYGNALIZUJĄCYMI PRACĘ URZĄDZENIA

Siłownik ASTIBI STZ-120 T służy do sterowania trójdrogowymi oraz czterodrogowymi zaworami mieszającymi. Sterowany jest 3-punktowym sygnałem. Siłownik posiada możliwość sterowania ręcznego za pomocą wyciąganego pokrętła.

Siłownik ASTIBI STZ-120 T współpracuje z zaworami:

• ESBE


• Afriso


• Herz


• Womix


• Honeywell


• Wita


• Diamond


• astibi

Dane techniczne siłownika:

• Zasilanie: 230 V AC (50 Hz).



• Czas obrotu o 90 stopni - 120 s.



• Do siłownika jest zamontowany przewódprzyłączeniowy o dł.1,5 m.



• Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: ESBE, Afriso, Herz, Womix, Honeywell, Wita, IBO.


Dane techniczne zaworu:

• Średnica przyłącza: 1''


• Przepustowość: 10 KVS


• Ciśnienie robocze: ≤ 10 bar


• Temperatura robocza: ≤ 110°C


• Stężenie glikolu: 50%


• Materiał wykonania: Mosiądz CW617N

Wymiar A: Rp 1''

Wymiar H: 81,5 mm

Wymiar L: 80 mm

Przykładowe schematy montażowe :
