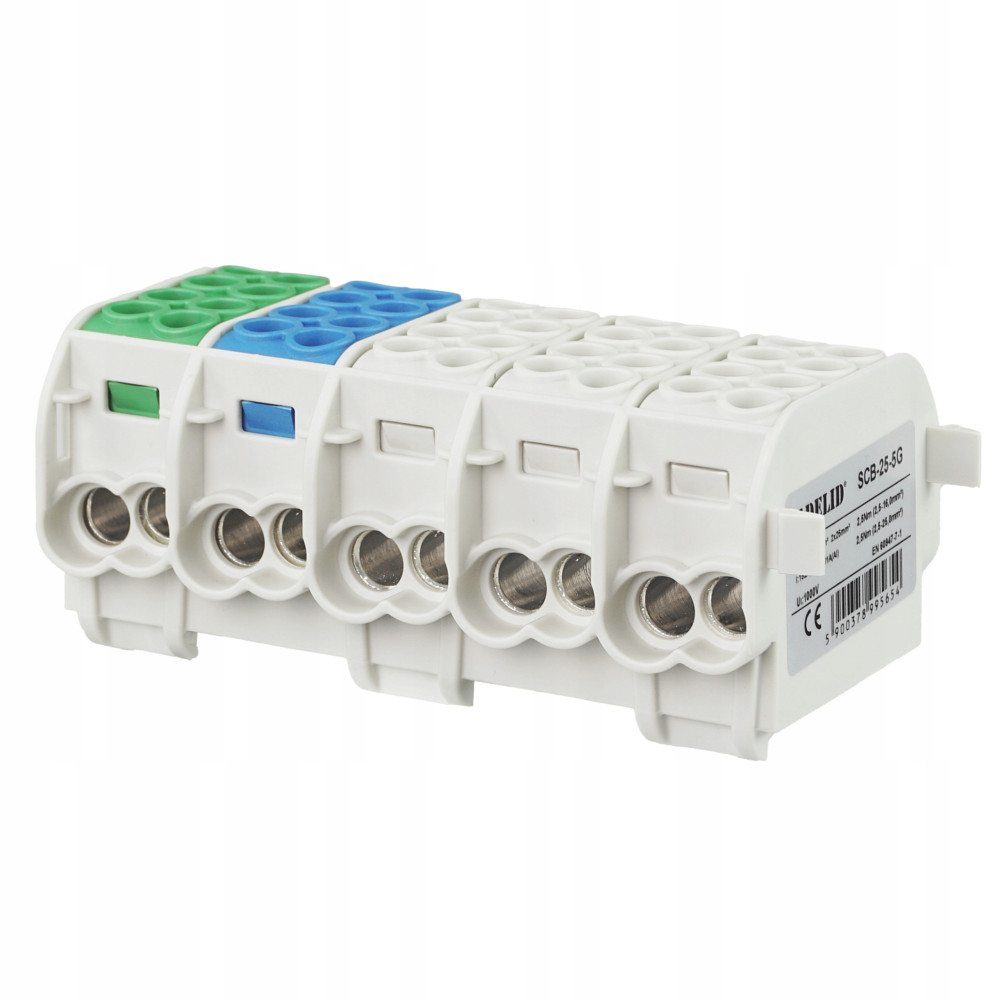

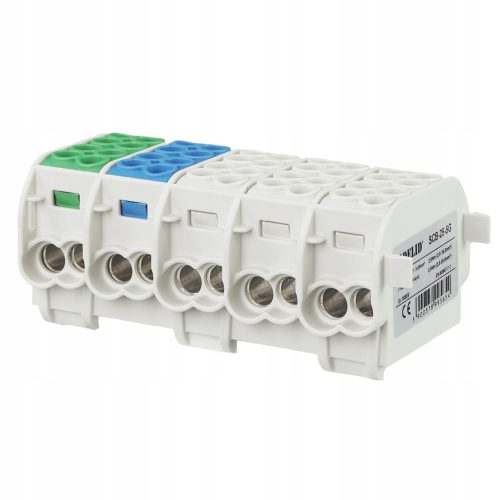

Zacisk rozdzielczy, 5-biegunowy, blok, serii SCB, do montażu na szynę TH35.

INDEKS: SCB-25-5G

✅ Opis produktu:

✔ Zacisk rozdzielczy - szyna łączeniowa, 5-biegunowa, to urządzenie służące do rozdziału energii elektrycznej, instalowane w rozdzielnicach.

Bloki rozdzielcze są urządzeniami rozdzielającymi energię i moc pochodzącą z jednego obwodu głównego na kilka mniejszych. Dzięki temu mamy możliwość zoptymalizować i w odpowiedni sposób zorganizować przestrzeń w projektowanych rozdzielniach bądź blokach sterowniczych.

Bloki rozdzielcze z tej serii mają szeroki obszar zastosowań: zakłady produkcyjne, rozdzielnice, elektrownie wiatrowe, technologie solarne oraz budowa maszyn.

• Zacisk SCB to produkt służący do łączenia kabli o przekroju 2x25mm² oraz 2x16mm².


•
  Obudowa koloru szaro-czarnego wykonana jest z poliamidu a materiał łączący przewody to mosiądz cynowany.



• Zacisk ten pozwala łączyć ze sobą przewody miedziane i aluminiowe.



• Zacisk montowany jest na szynie TS/TH35 i ma możliwość łączenia modułowego.


• Zacisk ma możliwość podłączenia przewodów z lub bez końcówek izolacyjnych.


• Wykonane są w systemie modułowym, dzięki czemu z łatwością możemy łączyć bloki w sekcje.

✔ Zaciski SCB posiadają kolory, które umożliwiają szybką identyfikację właściwego połączenia:

•
  kolor szary - przewody fazowe,


•
  kolor niebieski -  przewód neutralny,


•
  kolor zielony -  przewód ochronny.

✅ Dane techniczne, wymiary:

• Przekrój przewodów Al/Cu: od 2,5 do 25 mm2



• Napięcie znamionowe: 1000V



• Prąd znamionowy Cu 152A , Al 101A



• Moment obrotowy dokręcania: 2,5 Nm (2,5-16 mm2), 2,5 Nm (2,5-25 mm2)



• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 2.5 ... 25 mm²



• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 2.5 ... 25 mm²



• Łączna liczba podłączeń: 20,



• Liczba biegunów: 5,



• Typ połączenia: śrubowy,



• Materiał: tworzywo sztuczne,



• Kolor: szaro, niebieski, zielony,



• Zastosowanie: uniwersalne,



• Montaż: prosty, na szynę TH35 (DIN35),



• Zgodność z normami: IEC 60947-7-1,



• Stopień ochrony: IP20.


✅ Wymiary:

•
  W: 97 mm,


•
  H: 39 mm,


•
  L: 52 mm.
