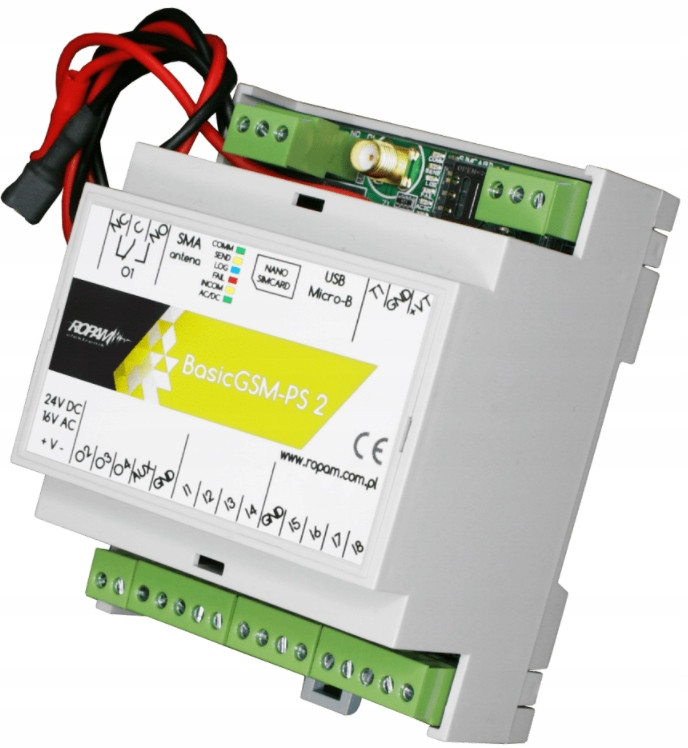

ROPAM МОДУЛ BasicGSM-PS-D4M 2 SMA

Детайли

MODUŁ ROPAM BasicGSM-PS-D4M 2 SMA

MODUŁ POWIADOMIENIA I STEROWANIA GSM, TERMINAL GSM (NADAJNIK GSM).

płytka do montażu w obudowach

zasilanie: 17VAC/24VDC, zasilacz buforowy 12V/1,5A

Moduł Ropam BasicGSM-PS-D4M 2 dedykowany jest do integracji z centralami alarmowymi, sterownikami, przekaźnikami itp. dzięki wejściom i wyjściom binarnym. Wbudowany moduł GSM umożliwia wysyłanie powiadomień o zdarzeniach w systemie (SMS, VOICE, e-mail) oraz zdalne sterowanie. Moduł posiada 2 wejścia analogowe, do których można podpiąć dodatkowe moduły (np. czujnik temperatury), które pozwalają na rozszerzenie funkcji urządzenia.

Do sterowania i kontroli służą SMS, CLIP, DTMF oraz aplikacje: RopamBasic i RopamDroid.

Model BasicGSM-PS-D4M 2 posiada dodatkowo wbudowany zasilacz buforowy.

Przeznaczony jest do montażu na szynie DIN TH35 (szer. 4 modułów).

⏩ Możliwe zastosowanie Modułu BasicGSM-PS-D4M 2

powiadomienie dla systemów alarmowych,

systemy automatyki domowej, funkcje przekaźników czasowych,

systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,

systemy kontroli i nadzoru temperatury np. serwerownie, lodówki (szczepionki), chłodnie, procesy termiczne,

systemy kontroli i nadzoru wartości analogowej z czujników z wyjściami 0-10[V], 4-20[mA], np. wilgotność względna, temp, czujniki poziomu wody itd.

systemy kontroli dostępu,

regulacja temperatury,

kontrola i sterowanie procesami technicznymi np. przepompownie, kotłownie CO, fermy hodowlane

✅ Główne właściwości Modułu BasicGSM-PS-D4M 2:

Cechy produktu:

wbudowany modem GSM/GPRS-2G

wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń

8 wejść z czego 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA

wejście FAC do kontroli napięcia AC np centrali alarmowej

4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor, potwierdzanie uzbrojenia/rozbrojenia (funkcja dostępna od wersji v2.3)

1 wyjście zasilania AUX zabezpieczone (1A)

powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS

SMS: niezależne komunikaty dla zdarzeń w systemie

VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi lub podsłuch (AMR-1)

obsługa czujnika temperatury serii TSR-x lub temperatury i wilgotności RHT-2x (funkcja dostępna od wersji v2.3), termostat GSM

funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail,

optyczna sygnalizacja pracy i zasięgu GSM

pamięć 1000 zdarzeń z nadpisywaniem

funkcje ograniczenia kosztów i ilości transmisji

powiadomienie SMS/CALL/E-mail (SMTP)

użytkownicy: 8 numerów telefonu, 8 adresów e-mail, aplikacja RopamBasic

obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług)

automatyczna kontrola kart pre-paid (min. kwota)

zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP

opcja wgrania i odtwarzania 8 komunikatów głosowych

programowanie zdalne przez GPRS (serwer RopamBridge)

microUSB do programowania lokalnego (Usb-USBmicro)

moduł alarmowy, funkcje centrali alarmowej

intuicyjna wizualizacja i sterowanie centralami alarmowymi

gniazdo nanoSIM

współpraca z zasilaczem PSR-ECO-2012 (brak w zestawie)

2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10V lub 4-20mA

4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7A)

rozłączne złącza i konektory

mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS

zasilacz buforowy 12VDC (UPS 12V) dla urządzeń dodatkowych, przekaźniki, sygnalizatory

aplikacje mobilne:
- RopamBasic (Android, IOS) do sterowania online poprzez GPRS i serwer RopamBridge

- RopamDroid (Android w wersji 2.1 ÷ 6) do sterowania poprzez SMS

⏩ LogicProcessor:

zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe

10 niezależnych warunków logicznych (bloki if-then-else)

10 przekaźników czasowych do realizacji funkcji czasowo-logicznych

4 timery kalendarzowe

monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE

⏩ RopamDroid

Aplikację można pobrać w Google Play - system Android (wersja 2.1 ÷ 6). Umożliwia sterowanie modułami serii: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Oparta jest o komunikację SMS, co pozwala na transmisję małych ilości danych, a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

⏩ RopamMulti:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

✅ Specyfikacja techniczna:

sygnalizacja awarii zasilania DC: U<11V

obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC

obciążalność wyjścia AUX: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)

zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)

obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)

modem GSM: Quectel M66 (Quad-Bank, GPRS class 10), wykrywanie zagłuszania GSM

częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)

typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)

sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms

akumulator współpracujący: 12V, 1,2Ah - 12Ah (VRL/SLA)

prąd ładowania akumulatora: Ibat= 0,3A max. (ładowanie staloprądowe i stałonapięciowe)

zabezpieczenia wyjścia +BAT-: podnapięciowe: Ubat<10,0V (+/-5%); zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC (powracalny)

wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)

wejścia analogowe (programowane) I7, I8: Uin=0-10V DC max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu); Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)
