Jeśli szukasz systemu, dzięki któremu zamontujesz nawet ciężkie drzwi powyżej 100 kg, SLID’UP 170 idealnie spełni Twoje oczekiwania. Za pomocą zestawu zamontujesz pojedyncze drzwi o maksymalnym ciężarze aż 120 kg i grubości od 22 do 45 mm. Do instalacji systemu wystarczą Ci podstawowe narzędzia. W zależności od Twoich potrzeb, możesz wybrać komplet z prowadnicą o długości od 1,5 aż do 3 metrów.
LEKKI PRZESUW BEZ ODBIJANIA DRZWI
SLID’UP 170 jest wyposażony w wózki z łożyskowanymi kółkami z tworzywa. Dzięki temu przesuw drzwi jest lekki i płynny, nawet pomimo wysokiej wagi skrzydła. W zestawie znajdują się również stoper oraz klipstoper, które zapobiegają samoczynnemu otwieraniu drzwi.

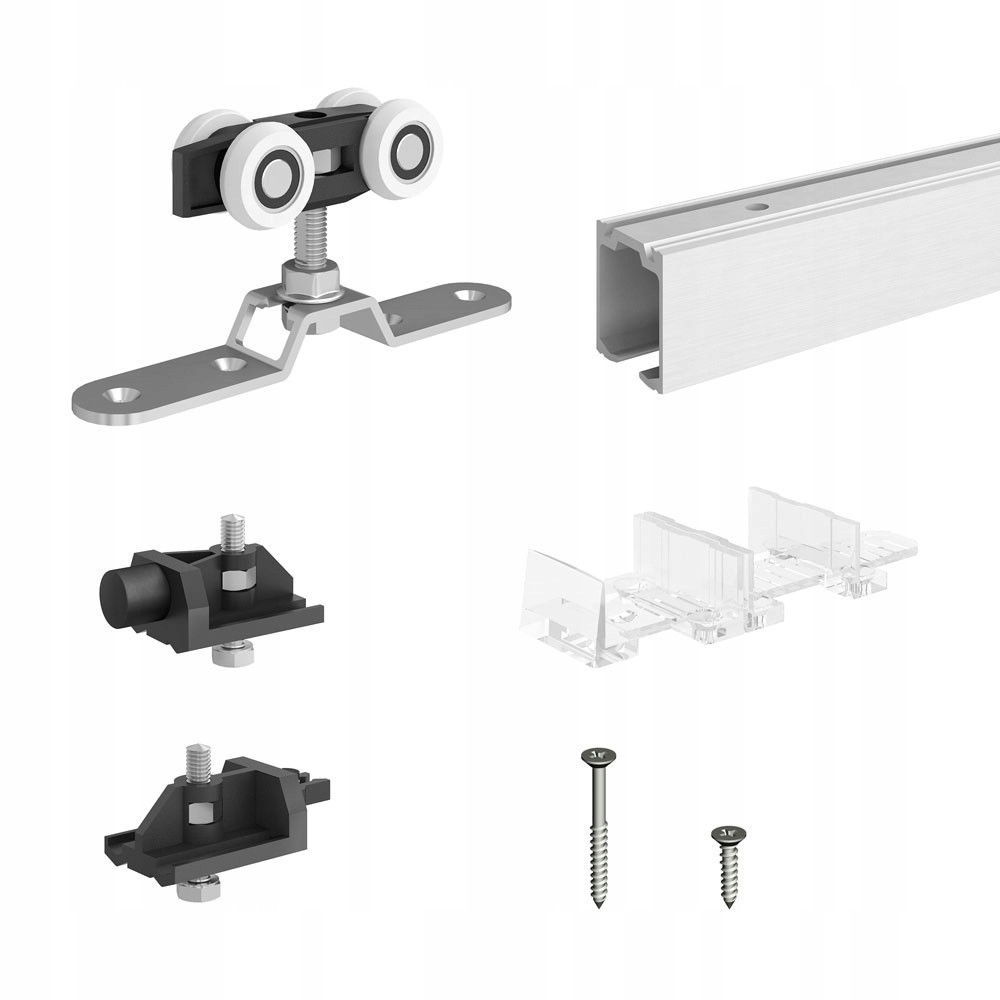

SKŁAD ZESTAWU
· Tor jezdny systemu SLID'UP 160, 170 i 190 z otworami montażowymi, dł. 2000 mm (1 szt.)
· Wózek systemu SLID'UP 170 o nośności do 120 kg na skrzydło (2 szt.)
· Stoper systemu SLID'UP 160, 170 i 190 (1 szt.)
· Klipstoper systemu SLID'UP 160, 170 i 190 (1 szt.)
· Prowadnik uniwersalny (1 szt.)
· Komplet wkrętów montażowych do połączenia wózka z drewnianym skrzydłem drzwi (1 kpl.)
· Instrukcja montażu (1 szt.)
UWAGA! skrzydła drzwiowe nie są częścią zestawu!
WIELE OPCJI MONTAŻU I ROZBUDOWY
Zestaw SLID'UP 170 można rozbudować wykorzystując system SU5232 do jednoczesnego otwierania dwóch skrzydeł drzwi o ciężarze jednego skrzydła do 60 kg. System ten polecamy szczególnie w przypadku szerszych otworów; nadaje zabudowie funkcjonalności i zapewnia dużą wygodę użytkowania.
Aby skompletować system do dwóch drzwi z jednoczesnym przesuwem należy użyć zestawu SU5232 i dwóch zestawów SLID'UP 170.
Ważna uwaga: przy zastosowaniu systemu SU5232 tor jezdny musi być dwa razy dłuższy od łącznej szerokości dwóch skrzydeł drzwi.
Prowadnice systemu SLID'UP 160, 170 montowane na ścianie można łączyć przy użyciu specjalnych klamer łączących. Klamry występują w dwóch rodzajach:
dla drzwi o grubości do 45 mm
dla drzwi o grubości do 25 mm (te klamry łączące nadają się również do systemu SLID'UP 190 do drzwi szklanych)
Waga zestawu zależna od długości toru jezdnego:
Tor [mm] Produkt Waga [kg]
2000 SU5133 2,50
Gdy tor jezdny ma być zamontowany na ścianie niezbędne będą specjalne klamry (patrz produkty powiązane).
Klamry różnią się, w zależności od grubości drzwi: krótsze dla drzwi o grubości do 25 i dłuższe dla drzwi o grubości do 45.
Liczba klamer zależna jest od długości toru jezdnego.
Długość toru [mm] 1500 1800 2000 2400 3000
Liczba klamer 5 6 7 8 9
Jeżeli do systemu mocowanego do sufitu chcemy zamontować płaską maskownicę (lub 2 płaskie maskownice), należy utrzymać między prowadnicą i sufitem dystans minimum 15 mm. Można w tym celu dokupić tulejki dystansowe. Minimalna liczba tulejek zależna jest od długości toru jezdnego.
Liczba tulejek 6 7 7 9 10
AKCESORIA DODATKOWE
Oprócz akcesoriów do rozbudowy zestawu, możesz uzupełnić swój system przesuwny również o inne dodatki, poprawiające komfort użytkowania:
Domykacz – zapewnia praktycznie bezgłośne, łagodne domykanie drzwi o wadze do 80kg. Domykacz zwiększa komfort użytkowania, ale także podnosi trwałość i niezawodność całego systemu; drzwi nie będą już uderzać w stopery, przenosząc obciążenia dynamiczne na wszystkie elementy systemu, a zamiast tego będą łagodnie zwalniać ruch przed osiągnięciem pozycji spoczynkowej.
Uchwyty – dobierz jeden z dostępnych rodzajów uchwytów wpuszczanych lub przylepnych
Maskownica aluminiowa z zaślepkami oraz szczotką przeciwkurzową (dostępne kolory: srebrny, złoty, jasny brąz)
Maskownica aluminiowa anodowana
Klamry ścienne – użyj ich, jeśli planujesz przytwierdzić swój system do ściany, zamiast do sufitu. Dostępne są dwa modele: do drzwi o grubości poniżej 25 mm oraz do drzwi o grubości do 45 mm.
WARUNKI ZABUDOWY
Szerokość otworu: Lo
Wysokość otworu (lub wysokość pomieszczenia): Ho
Szerokość drzwi: D
D ≥ Lo
Wysokość drzwi: H
Przy montażu do ściany górna krawędź prowadnicy na wysokości: H + 70 mm od podłogi.
Przy montażu do sufitu bez maskownicy: H = Ho - 70 mm, z maskownicą: H = Ho - 85 mm
Długość prowadnicy: L
L ≥ 2 × Lo
Z systemem SYMETRIC:
2 × D ≥ Lo
L ≥ 4 × D
