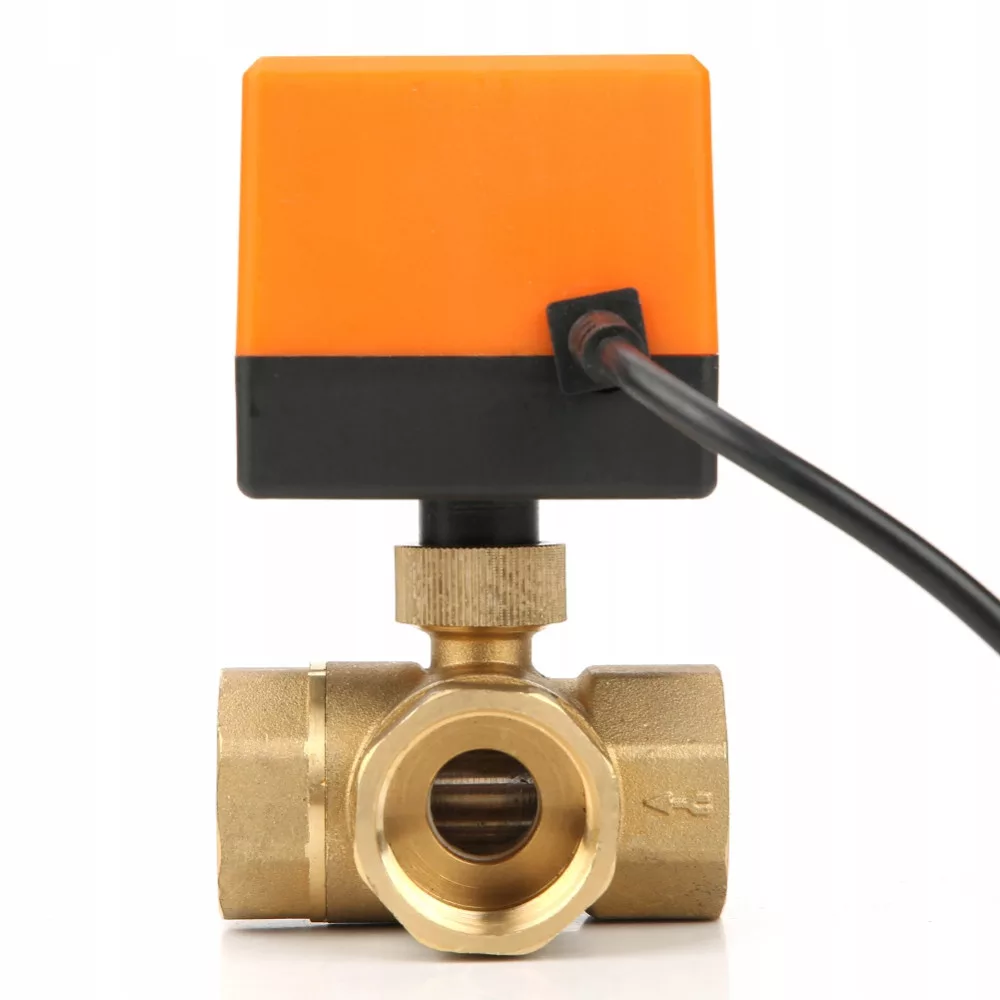

Тарелков клапан 1'' GS07715

Funkcja:

1. Wykonany z wysokiej jakości mosiądzu zawór kulowy jest trwały i niezawodny.

2. Wbudowany siłownik wyłącza zasilanie zaworu, gdy jest on zamknięty, bezpieczny i energooszczędny.

3. Produkt zajmuje niewiele miejsca na zewnątrz i może być zainstalowany na ścianie.

4. Precyzyjna konstrukcja, ciasno zamknięta, bez wycieków.

5. Stosowany głównie do klimakonwektora i systemu sterowania wodą klimatyzatora.

Specyfikacja:

• Cechy:

1. Wykonany z wysokiej jakości mosiądzu zawór kulowy jest trwały i niezawodny.

2. Wbudowany siłownik wyłącza zasilanie zaworu, gdy jest on zamknięty, bezpieczny i energooszczędny.

3. Produkt zajmuje niewiele miejsca na zewnątrz i może być zainstalowany na ścianie.

4. Precyzyjna konstrukcja, ciasno zamknięta, bez wycieków.

5. Stosowany głównie do klimakonwektora i systemu sterowania wodą klimatyzatora. Specyfikacja:

• Stan: 100% nowy


• Model: DN25 3 przewody 2 sterowanie


• Materiał korpusu zaworu: mosiądz


• Materiał pręta zaworu: stal nierdzewna 304


• Materiał uszczelniający: Specjalna guma


• Materiał podstawy przetwornika: Odlewane ciśnieniowo aluminium


• Materiał osłony sterownika: trudnopalne tworzywa konstrukcyjne ABS


• Silnik sterownika: silnik synchroniczny z histerezą


• Napięcie robocze sterownika: DC24V


• Zużycie energii: ≤7,5VA


• Ciśnienie korpusu zaworu: 1,6 MPa


• Dopuszczalne ciśnienie: ≤0,13 MPa


• Obowiązujące medium: zimna woda, gorąca woda


• Odpowiednia średnia temperatura: 2 ℃-95 ℃


• Obowiązująca temperatura otoczenia: 0 ℃-60 ℃


• Czas otwarcia: około 10 sekund


• Czas zamknięcia: około 5 sekund


• Tryb połączenia zaworu: G1


• Waga: ok. 807 g / 28,5 uncji


• Wysokość: ok. 13,3 cm / 5,2 cala


• Rozmiar: ok. 7 * 6,3 cm / 2,8 * 2,5 cala


• Średnica: ok. 3,3 cm / 1,3 cala Lista pakietów:


• 1 * zawór kulowy z napędem Instalacja i uruchamianie:

1. Przed przystąpieniem do instalacji należy dokładnie zapoznać się z instrukcją, odciąć zasilanie i zlecić montaż profesjonalistom.

2. Kierunek przepływu musi być taki sam jak kierunek strzałki na korpusie zaworu.

3. Korpus zaworu musi być umieszczony nad tacą wodną wentylatora, aby skropliny spływały do ​​tacki wodnej.

4. Korpus zaworu i sterownik muszą być zainstalowane w kierunku pionowym w zakresie ±60°, powinny mieć co najmniej 30 mm wolnej przestrzeni powyżej.

• 5. Budynek musi zapewniać wystarczającą przestrzeń do obsługi konserwacji i musi być zainstalowany w miejscu konserwacji, do którego może dotrzeć osoba dokonująca naprawy.

6. Dwa i więcej niż dwa zawory elektryczne nie mogą być równoległe, jeśli konieczne jest oddzielenie przekaźników równoległych.

7. Korpus zaworu jest zainstalowany, a rurociąg przechodzi przez ciśnienie próbne przed zainstalowaniem napędu.

8. Jeżeli sterownik był montowany na korpusie, to podczas instalacji i uruchamiania nie może on napierać na napęd, gdyż spowoduje to uszkodzenie napędu.

9. Napędu nie można owijać materiałem izolacyjnym, w przeciwnym razie wpłynie to na jego odprowadzanie ciepła.

10. Napędy muszą być solidnie uziemione przewodami o przekroju nie mniejszym niż 1,5mm, pozostałe linie powinny spełniać odpowiednie normy elektryka.

11. Po instalacji i sprawdzeniu, czy jest poprawna, nie uruchamiaj urządzenia zasilanego wodą. Proszę obserwować trzy pełne cykle pracy napędu, aby określić przez minutę, czy części są normalne i prawidłowe.

12. Po uruchomieniu bezwodnym rozpocznij uruchamianie wodne. Różnica ciśnień między górną i dolną wodą systemu musi być ściśle kontrolowana w granicach 0,13 MPa, aby zapewnić skuteczność zaworu elektrycznego na przełączniku przepływu.
